Bankschroef

De bankschroef is een werkstuk die door leerlingen als zeer motiverend wordt ervaren. Deze uitvoering van de bankschroef is een vereenvoudigde versie en zal door de meeste leerlingen eenvoudig en zonder veel problemen te maken zijn. De trapezium zeskantmoer en draadspil worden bij een CNC-bedrijf gekocht voor een aantrekkelijke prijs en worden door de leerlingen enigszins aangepast en in het ontwerp verwerkt.
De werkzaamheden en bewerkingen die door de leerlingen gedaan worden zijn:

  • Meten, aftekenen en centeren.
  • Bewerken van stripmateriaal met een haakse slijper (Flex).
  • Buigen van strip op een hoekenbuiger ("Tarzan").
  • Boren van gaten en vervaardigen van binnen schroefdraad in strip.
  • Draaien van een lagerbus van messing.
  • Buigen van strip op een tarzan (hoekenbuiger).
  • Hechten van strippen met MIG/MAG-lassen.
  • Aflassen van stripmateriaal met MIG/MAG-lassen.
  • Draaien van een knop voor de draaias.
  • Draaien van een astap aan de trapezium draadspil.
  • Frezen van een profiel op de bekken van de bankschroef.
  • Samenstellen van de bankschroef.
  • Tekenen van alle onderdelen en samenstelling in SolidWorks.
  • 2D-werktekeningen maken in SolidWorks.

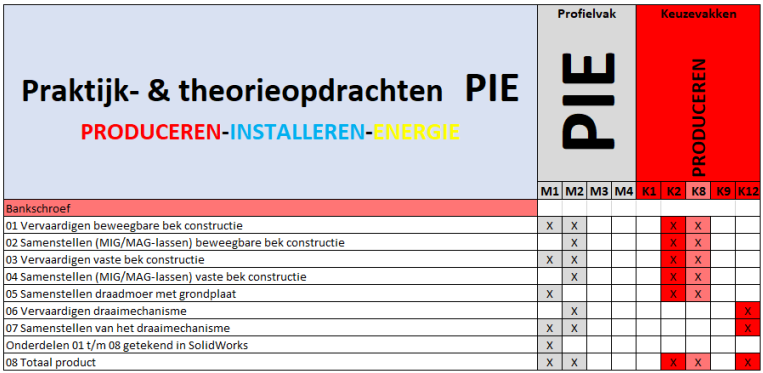

Hieronder kunt u zien welke Profiel- en Keuzevakken de leerling kan afvinken als hij/zij de Bankschroef heeft gemaakt.
