De Barbecue

De barbecue bestaat uit strip, plaatwerk, kokerprofielen, spijlen en twee houten handvaten.
De werkzaamheden en bewerkingen die door de leerlingen gedaan worden zijn:

• Meten, aftekenen en centeren.
• Profielen zagen op afkortzaagmachine.
• Profielen afwerken.
• Plaatwerk knippen en uithoeken.
• Boren van gaten met plaatboor in plaat.
• Stripmateriaal boren en buigen op een hoekenbuiger (Tarzan).
• Houten handvat op lengte draaien door kopse kanten af te vlakken.
• Schuin kantje aan handvaten draaien.
• Beugels voor handvaten buigen op zetbank.
• Afronding vijlen aan beugels.
• Profielen (pootjes barbecue), vuurkorf en rooster hechten met MIG/MAG-lassen.
• Spijlen van rooster proplassen.
• Gehele model samenstellen en netjes afwerken.
• Alle losse onderdelen en samenstelling tekenen in SolidWorks.

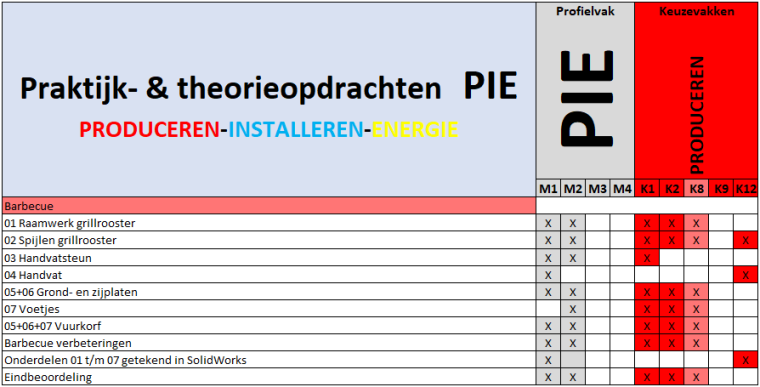

Hieronder kunt u zien welke Profiel- en Keuzevakken de leerling kan afvinken als hij/zij de Barbecue heeft gemaakt.
