De Helikopter

De helikopter bestaat uit plaatwerk, kokerprofielen, aluminium, kunststof blokken, draaiwerk en een 3D-geprinte ondersteuningshouder. Dit product is het examenwerkstuk uit 2015-2016 voor de basis en kader leerlingen, toen nog metaaltechniek en nu dus PIE.
De werkzaamheden en bewerkingen die door de leerlingen gedaan worden zijn:

• Meten, aftekenen en centeren

• Het knippen, uithoeken, boren, vijlen en buigen van plaatwerk.
• Het draaien van de wielen op een draaibank met o.a.: -afvlakken, schuine kant draaien, boren en afsteken.
• Draaien van wiel op doorn: - tweede kant van wiel afschuinen.
• Draaien van een verjonging aan zeskant.
• Boren met behulp van losse kop op draaibank.
• Schroefdraad tappen.
• Schuine kanten aan kunststof en aluminium blok frezen of met afkortzaag onder verstek zagen.
• Draaien van aluminium en groeven steken.
• Buitenschroefdraad snijden.
• Boren en vlakverzinken.
• Gaten boren in kokerprofielen.
• Verstek zagen van kokerprofielen.
• Verstek slijpen van kokerprofiel met haakse slijper.
• Afwerken, schuren van kokerprofielen op bandschuurmachine.
• Proplassen en kleine hoeklassen leggen met MIG/MAG-lassen of TIG-lassen.
• Montage en afwerken van de Helikopter.
• Led-verlichting met schakelaar en batterij netjes aanleggen.
• Alle onderdelen en samenstelling tekenen in SolidWorks.

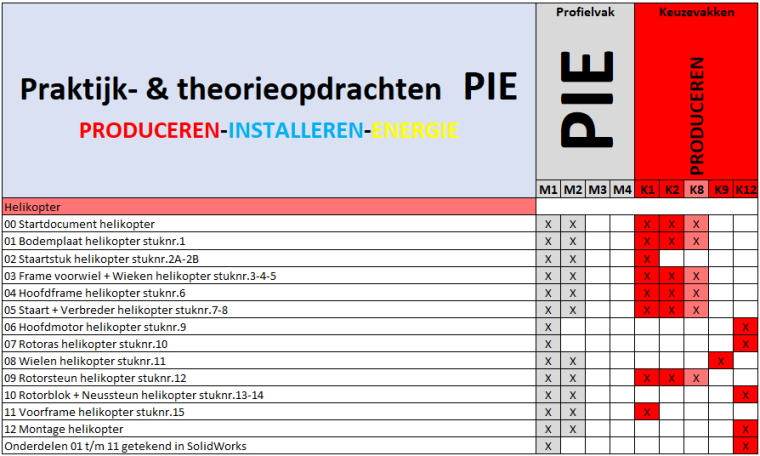

Hieronder kunt u zien welke Profiel- en Keuzevakken de leerling kan afvinken als hij/zij de Helikopter heeft gemaakt.
