Schaarheftafel

Het blad van de heftafel is gemaakt van hout met een gatenpatroon dat geschikt is om hulpstukken te plaatsen.
Dus BWI & PIE gaan samenwerken. De werkzaamheden en bewerkingen die door de leerlingen gedaan worden om de schaarheftafel te realiseren zijn:

• Tekenen en ontwerpen van de afzonderlijke onderdelen van de schaarheftafel met SolidWorks.
• Aftekenen, meten en centeren.
• Zagen van de kokerprofielen op lengte met een bandzaagmachine of afkortzaagmachine.
• Zagen van de kokerprofielen in verstek met een afkortzaagmachine.
• Het stellen, hechten en richten van de profielen op een steltafel.
• Het aflassen van de samengestelde profielen met MIG/MAG-lassen.
• Het boren van de gaten in de profielen op een kolomboormachine.
• Het afwerken van de gelaste profielen met een bandschuurmachine en/of haakse slijper met lamellenschijf.
• 3D-printen van de eindstoppen voor de kokerprofielen.
• Draaien van de kunststof wielen op een draaibank.
• Draaien van de glijlagers en klembussen op een draaibank met een drieklauw.
• Inwendig draaien van de vierkante lagerbushouders in een zelfcentrerende vierklauw.
• Inwendige schroefdraad tappen.
• Beugels boren en afrondingen schuren op een bandschuurmachine.
• Zwengel ontwerpen en produceren.
• Trapezium draadstang en schroefdraadbus plaatsen en op maat maken.
• Eventueel zwengel vervangen voor electrische aandrijving.
• Geheel afmonteren en netjes afwerken.

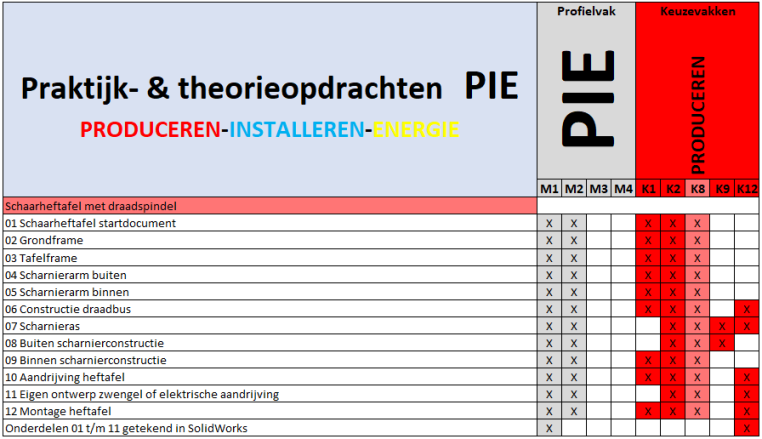

Hieronder kunt u zien welke Profiel- en Keuzevakken de leerling kan afvinken als hij/zij de Schaarheftafel heeft gemaakt.
