WerkwijzeDoor de leerlingen op het einde van leerjaar 3 - begin leerjaar 4 de vrije keuze te geven bij het kiezen uit de aangeboden projecten, creëer je MAATWERK. 1) Projecten voor de bovenbouw PIE01) De Schaarheftafel met draadspindel (€50)
|

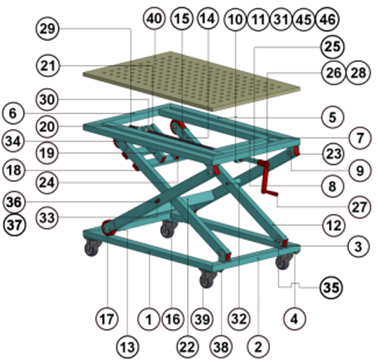

Inhoud:00 Studiewijzer schaarheftafel Inhoud totaal: 100 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de schaarheftafel L x B x H zijn: 900 x 600 x 800 mm. |

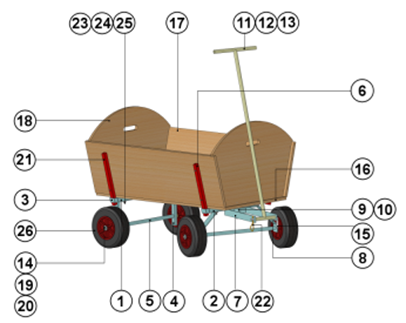

02) De Bolderwagen (€50)
|
Inhoud:00 Studiewijzer bolderwagen Inhoud totaal: 123 blz.
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de bolderwagen L x B x H zijn: 1200 x 800 x 700 mm. |

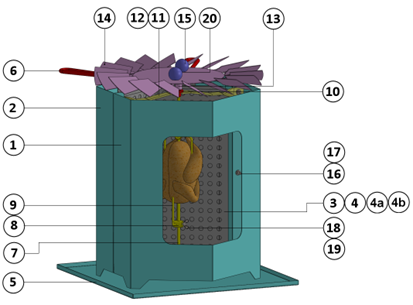

03) De KipGrill (€30)
|
Inhoud:00 Studiewijzer KipGrill Inhoud totaal: 72 blz.
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de kipgrill L x B x H zijn: 400 x 400 x 500 mm. |

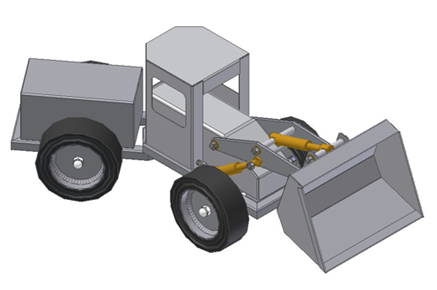

04) De Shovel (€50)
|
Inhoud:00 Studiewijzer Shovel Inhoud totaal: 117 blz.
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de shovel L x B x H zijn: 600 x 250 x 300 mm. |

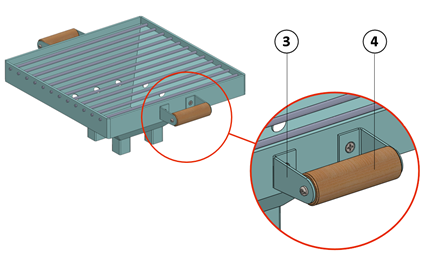

05) De Barbecue klein (€30)
|
Inhoud:00 Studiewijzer Barbecue klein Inhoud totaal: 63 blz.
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de barbecue L x B x H zijn: 300 x 300 x 250 mm. |

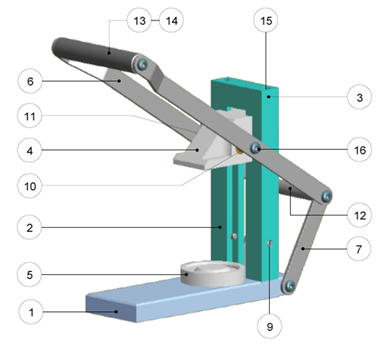

06) Blikjespers Frees- & Draaioefening (€20)
|
Inhoud:01 Opdracht Blikjespers
Inhoud totaal: 18 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de blikjespers L x B x H zijn: 370 x 110 x 250 mm. |

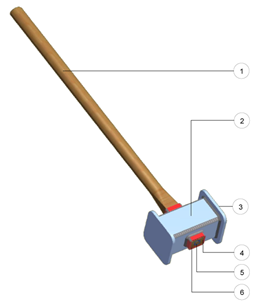

07) De Paalhamer (€20)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de paalhamer L x B x H zijn: 900 x 180 x 120 mm. |

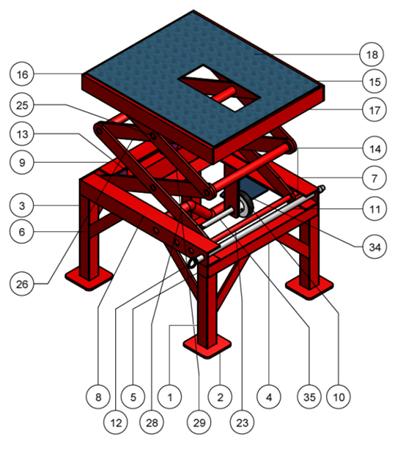

08) De Cross-motorlift (€50)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de cross-motorlift L x B x H zijn: 400 x 400 x 600 mm. |

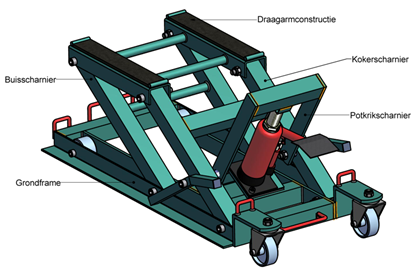

09) De Scooterlift (€50)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de scooterlift L x B x H zijn: 750 x 400 x 500 mm. |

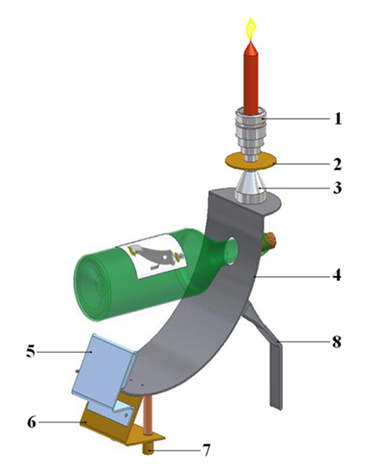

10) De Fles-Kaarsenhouder (€25)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de fles-kaarsenhouder L x B x H zijn: 300 x 120 x 400 mm. |
11) De HotRod (€50)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de hotrod L x B x H zijn: 300 x 150 x 150 mm. |
12) De Windmolen (€15)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de windmolen L x B x H zijn: 200 x 200 x 350 mm. |

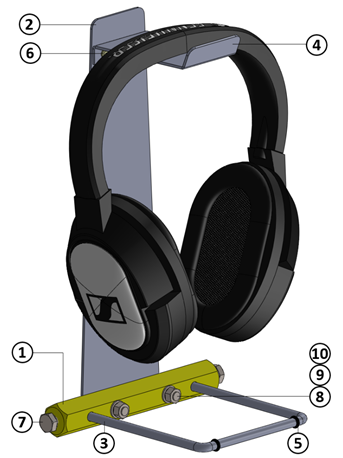

13) De Koptelefoonhouder (€10)
|
Inhoud:01 Koptelefoonhouder
Inhoud totaal: 9 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de koptelefoonhouder L x B x H zijn: 200 x 200 x 350 mm. |

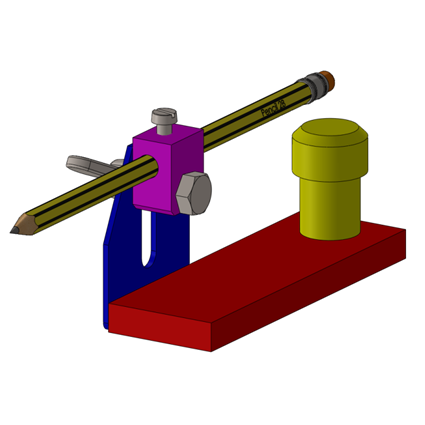

14) Het Aftekenmaatje(€10)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van het aftekenmaatje L x B x H zijn: 200 x 80 x 75 mm. |

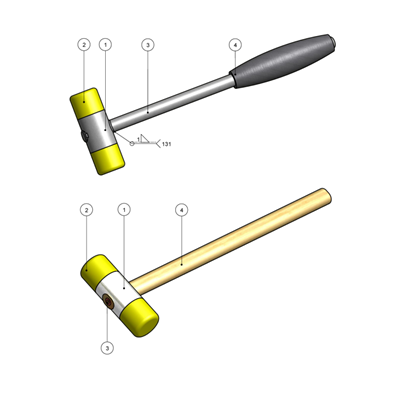

15) De Montagehamer (€15)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de montagehamer L x B x H zijn: 200 x 80 x 75 mm. |

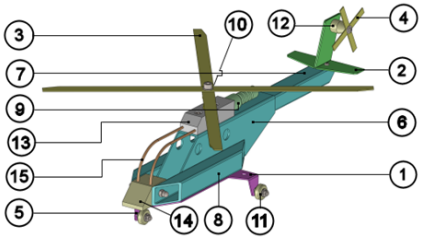

16) De Helikopter (€50)
|
Inhoud:
|
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de helikopter L x B x H zijn: 300 x 150 x 150 mm. |

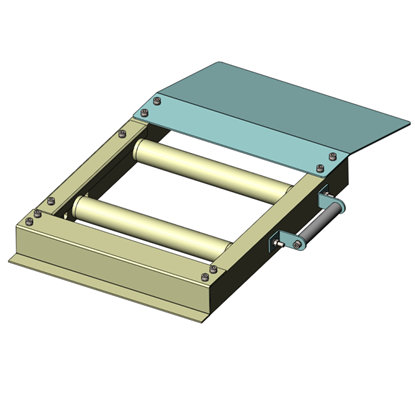

17) De Wielroller (€25)
|
Inhoud:00 StartdocumentWielroller Inhoud totaal: 70 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de wielroller L x B x H zijn: 300 x 300 x 50 mm. |

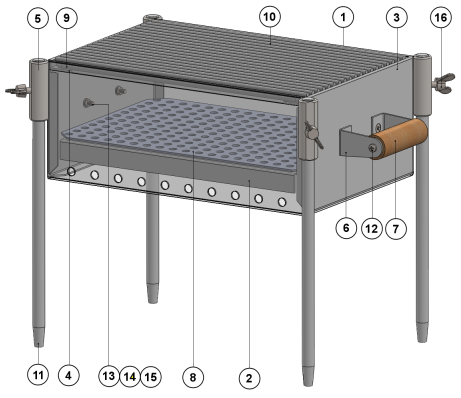

18) De Barbecue (groot) (€30)
|
Inhoud:01 VuurbakBarbecueStuknr.1PIE Inhoud totaal: 72 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de barbecue L x B x H zijn: 470 x 240 x 300 mm. |

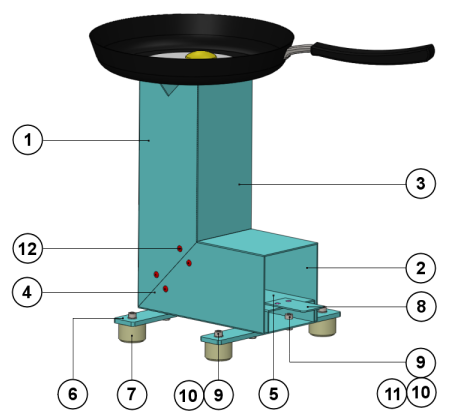

19) Het Eco-fornuis (€20)
|
Inhoud:01 EcoFornuisStuknr.01PIE Inhoud totaal: 65 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van het eco-fornuis L x B x H zijn: 250 x 200 x 150 mm. |

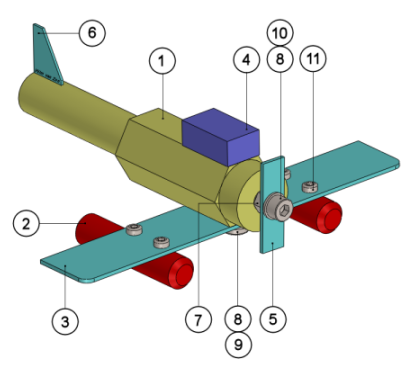

20) Het vliegtuig (€15)
|
Inhoud:01 De romp Inhoud totaal: 40 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van het vliegtuig L x B x H zijn: 150 x 150 x 100 mm. |
21) The Impossible Table (€15)
|
Inhoud:01 Het onder- en bovenframe Inhoud totaal: 27 blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van het bijzettafeltje L x B x H zijn: 300 x 300 x 400 mm. |
Ontwerp - 3D print opdracht
|

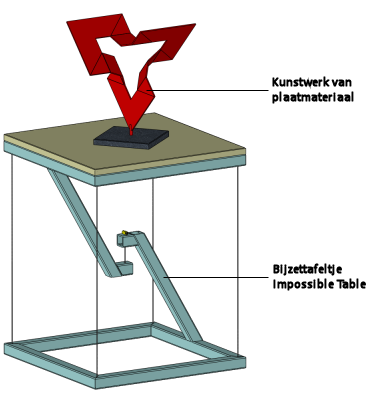

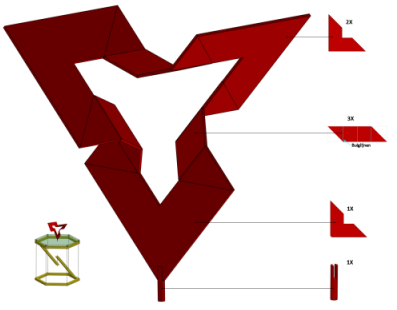

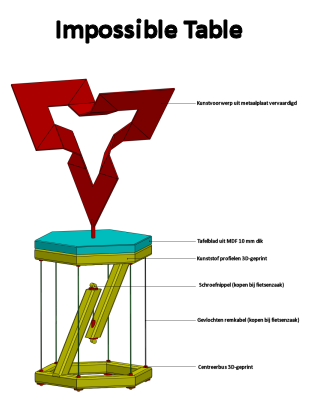

22) Impossible Table + kunstwerk (€10)Je gaat in deze opdracht een pilaar (Tafeltje) voor een kunstwerk ontwerpen en vervolgens
|
|
Het kunstwerk van plaatmateriaal. (€5) |
|
23) Elektrische safari auto (€50)
|
Inhoud:00 Startdocument Safari Auto + Aanhanger Inhoud totaal: 127 blz. |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de elektrische safari auto L x B x H zijn: 400 x 150 x 120 mm. |
24) Multifunctionele transportwagen (€50)
|
Inhoud:00 Studiewijzer transportwagen Filmpje gebruik transportwagen
Inhoud totaal: 100 blz. |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de Multifunctionele transportwagen L x B x H zijn: 1300 x 800 x 700 mm. |

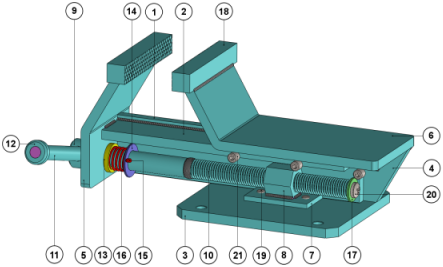

25) Bankschroef (€50)
|
Inhoud:00 Startdocument Bankschroef Inhoud totaal: 95blz. |
 |
Alle niet genormaliseerde onderdelen moeten getekend worden in een 3D ontwerpprogramma zoals, SolidWorks, Inventor, Solid Edge etc. De hoofdafmetingen van de bankschroef L x B x H zijn: 300 x 250 x 150 mm. |
2) Ondersteunend digitaal lesmateriaal
In de projecten moet er veel in SolidWorks getekend worden en moeten er verschillende onderdelen geprint worden met een 3D-printer.
De leerlingen moeten dus de weg kunnen vinden in het programma SolidWorks en om kunnen gaan met een 3D-printer,
in dit geval de Ultimaker 2 of 3.
Om deze redenen is er lesmateriaal geschreven voor SolidWorks en voor het 3D printen met de Ultimaker 3.
Het lesmateriaal is zo geschreven dat de leerlingen vrij zelfstandig het materiaal kunnen doorwerken.

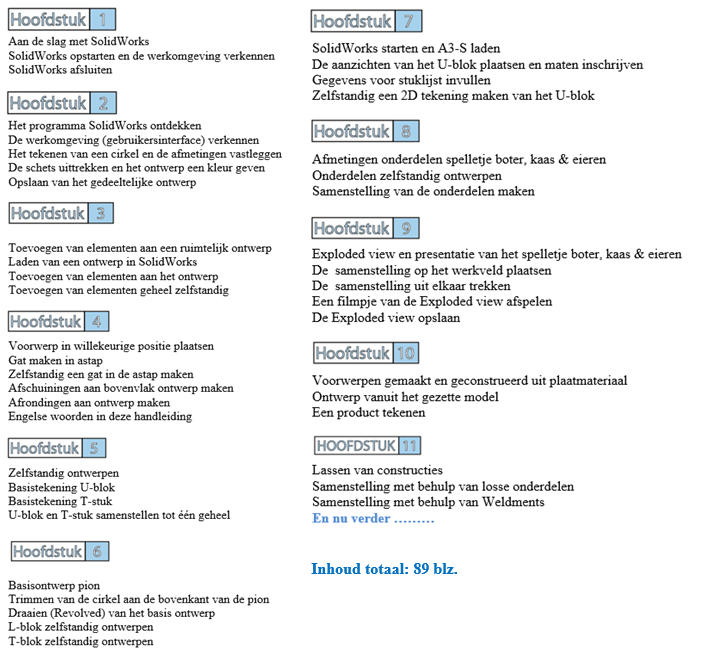

01) SolidWorks (€30)
Inhoud:

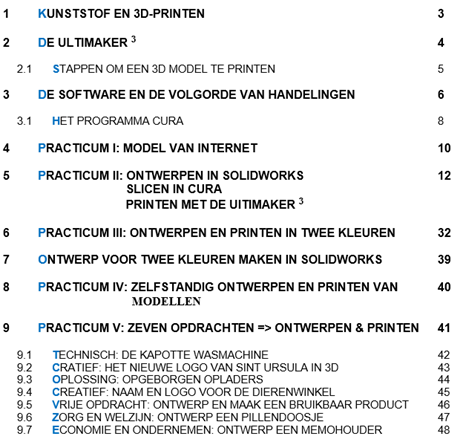

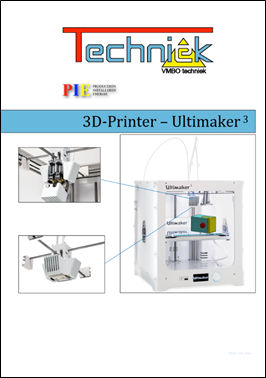

02) 3D-printer Ultimaker (€20)
Inhoud:
3) Techniek in de onderbouw
Techniek in de bovenbouw begint natuurlijk in de onderbouw. Als er aantrekkelijk techniek onderwijs in leerjaar 1 en 2 gegeven wordt dan kiezen de leerlingen bewuster voor techniek in de bovenbouw zoals: BWI, PIE of D&P.
Ik heb om deze redenen aantrekkelijke opdrachten voor leerlingen in de onderbouw uitgewerkt.
De opdrachten zijn verdeeld in “doe-opdrachten”, “programmeer-opdrachten”,
“ontwerp-opdrachten i.c.m. 3D-print opdrachten”.
Door de leerlingen de vrije keuze te geven bij het kiezen van de opdrachten, die ze zelf graag willen maken, creëer je MAATWERK.
Ik zou bij de start echter met een beperkt aantal keuze opdrachten beginnen zodat je wel alles onder controle blijft houden.
Praktische “doe-opdrachten”
01) Sleutelhangertje (€5)
(Aftekenen, zagen, vijlen, schuren, boren
polijsten en monteren)
02) Euro-spaarpot (€5)
(Buigen van messing strip, boren in kunststof,
schuren, vijlen en monteren)
03) Multifunctionele fotostandaard (€5)
(aftekenen, buigen en boren in kunststof, zagen, schuren en vijlen)

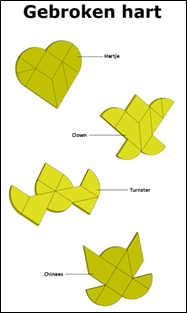

04) Gebroken hart (€5)
(afteken-zaagoefening in multiplex, afbramen,
schuren en vijlen)
05) Appelhouder (€5)
(aftekenen, boren en buigen van metaal, vijlen, schuren en monteren)

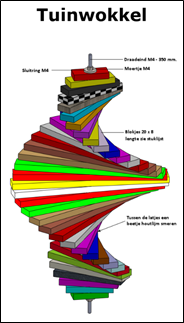

06) Tuinwokkel (€5)
(zagen, boren, schuren, verven en monteren)
07) Flesopener (€5)
(aftekenen, boren, zagen en vijlen van messing stripmateriaal)
08) Vogel-voederhuisje (€5)
(hout bewerken, zagen, vijlen, schuren, boren, lijmen en schroeven)

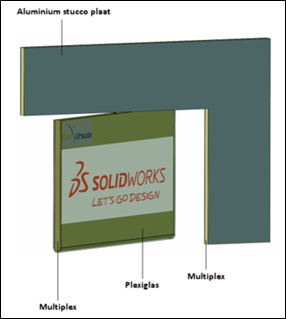

09) Draaibare fotostandaard (€5)
(verschillende bewerking in multiplex, aluminium en plexiglas)
10) Huisnummer van beton (€5)
(bekisting en nummer van hout maken, lijmen, schuren, verbinden en vorm vullen met beton mengsel)
11) Jaar kalender (€5)
(houtbewerking opdracht, zagen, boren, schuren, schilderen, lijmen en samenstellen)

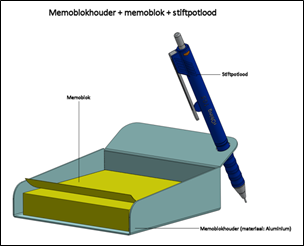

12) Memoblokhouder (€5)
(aftekenen, knippen, zetten, boren en vijlen van aluminium stucco plaat)
13) Multitalent (€5)
(aftekenen, boren, zagen en vijlen van aluminium of messing strip materiaal)

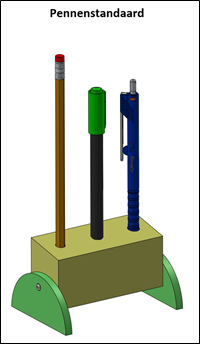

14) Pennenstandaard (€5)
(houtbewerken, boren, zagen, schuren, vijlen
en verbinden)

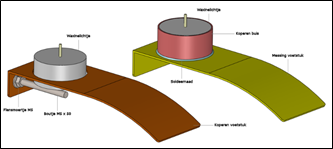

15) Waxinelicht houder (€5)
(aftekenen, ponsen, buigen, vijlen van koper en messing plaat)
16) Tangram (€5)
(aftekenen, zagen, vijlen en schuren van multiplex)
17) Sieradendoosje (€5)
(aftekenen, uithoeken, buigen, boren en samenstellen van aluminium stucco en
messing plaat)
18) Digitaal klokje (€5)
(houtbewerking, zagen, vijlen, schuren, lijmen, verbinden, vacuüm vormen en monteren)

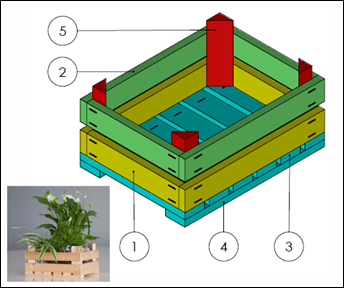

19) Veilingkistje (€5)
(houtbewerking, zagen, vijlen, schuren,
lijmen en verbinden)

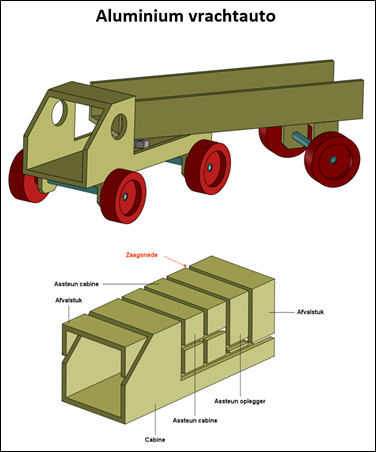

20) Vrachtauto + oplegger (€20)
(aftekenen, zagen met beugelzaag, vijlen, boren, schuren, lijmen, wielen ontwerpen in Sketch Up Free en wielen printen met 3D-printer.

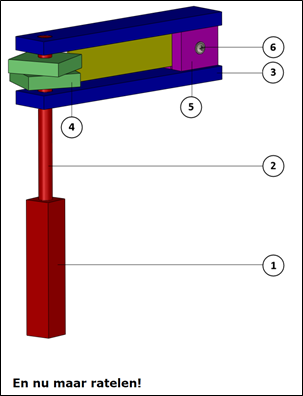

21) Ratel (€5)
(houtbewerking, zagen, vijlen, schuren, lijmen, boren en verbinden)

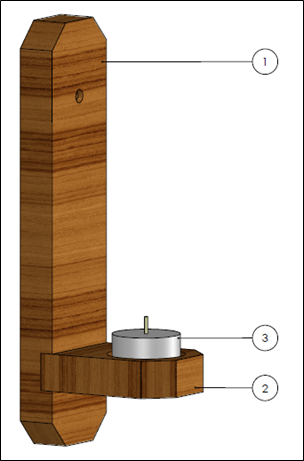

22) Wandlichtje (€5)
(houtbewerking, zagen, vijlen, schuren, lijmen, boren en verbinden

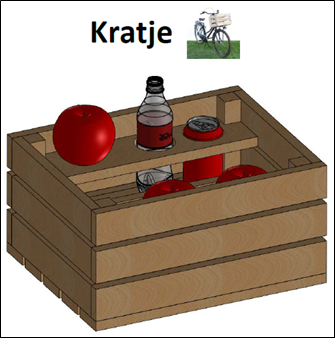

23) Kratje voor op de fiets (€5)
(houtbewerking, zagen, vijlen, schuren, lijmen, boren en verbinden)
24) Meeshuisje (€15)
(aftekenen, zagen, schuren, boren, lijmen, verstekzagen, spijkeren, lijmen en buigen en bewerken van staalplaat).

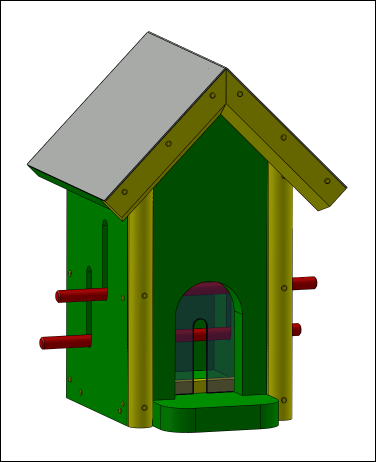

25) Vlinderhuisje (€15)
(aftekenen, zagen, schuren, boren, lijmen, verstekzagen, spijkeren, figuurzagen, lijmen en buigen en bewerken van staalplaat).

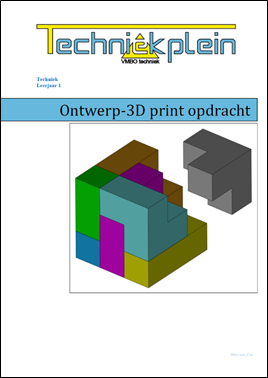

Ontwerp - 3D print opdracht
26) Ontwerp - 3D print opdracht (€10)
De zeven blokjes moeten aan de hand van een
werktekening getekend worden in SolidWorks.
Vervolgens worden de blokjes geprint met een
3D printer.
De zeven blokjes vormen nu samen een 3D puzzel.

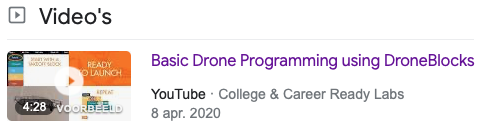

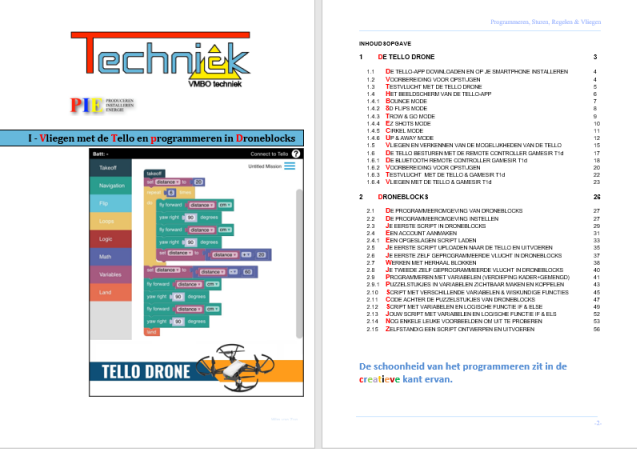

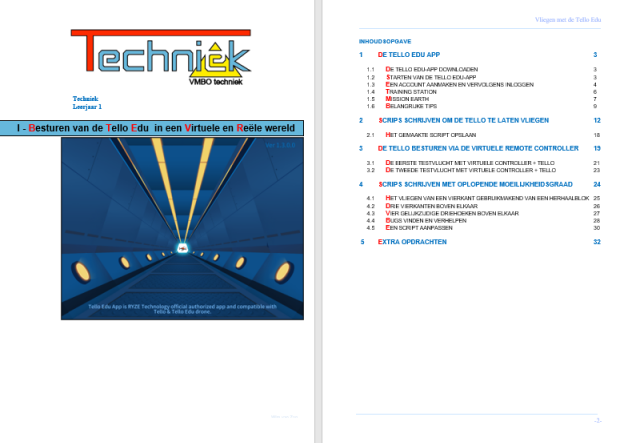

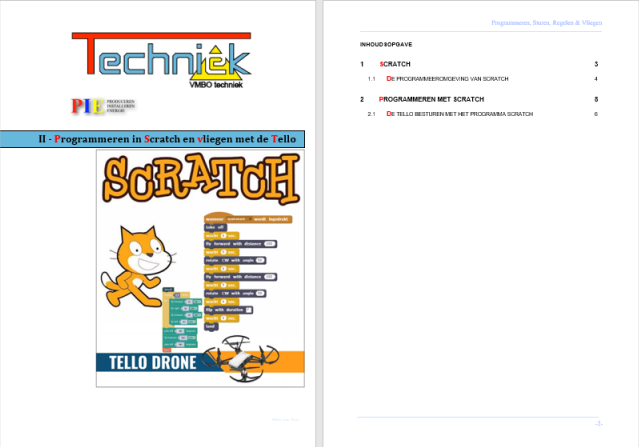

Programmeer opdrachten voor onder- en bovenbouw
In mijn opzicht zouden alle leerlingen, ongeacht hun studierichting, in aanraking moeten komen met programmeren.
Maar hoe motiveer je leerlingen om te gaan programmeren?
Je moet programmeren aanbieden in een begrijpelijke, motiverende en aansprekende omgeving voor de leerlingen.
Er zijn natuurlijk verschillende wegen die je naar Amsterdam brengen, maar ik heb er voor gekozen om te starten met het besturen en programmeren van een Tello drone in de programmeeromgeving van het programma Droneblocks.
BINNENKORT!
| Onderbouw | |||||||
|
|||||||
 |
|||||||
|
|||||||
|
|||||||
 |
|||||||
| Bovenbouw | |||||||
|
|||||||
|
4) PSO opdrachten in leerjaar 2

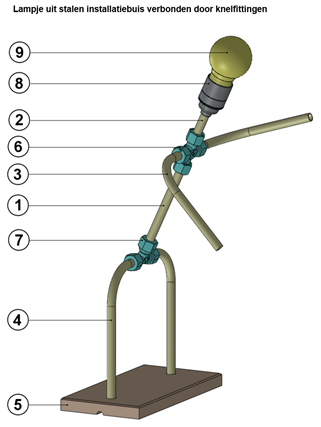

01) Lampje (Willie Wortel) (€30)
(aftekenen, zagen met beugelzaag, boren, vijlen, knellen, snoer monteren aan fitting en stekker, solderen, afkorten met pijpensnijder, lijmen met lijmpistool en het geheel monteren tot een mooi geheel.)

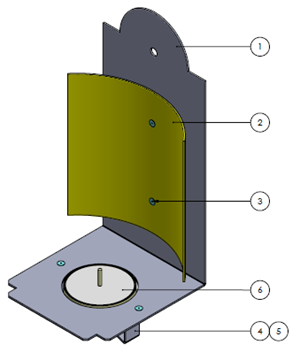

02) Spiegellichtje (€10)
(aftekenen, knippen, buigen, boren, rond buigen, uithoeken, blindklinken, vijlen etc.)

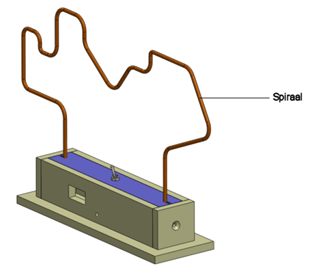

03) Bibberspiraal (€10)
(aftekenen, knippen, buigen, boren, rond buigen, uithoeken, lijmen, vijlen, zoemer en batterijhouder aansluiten, etc.)

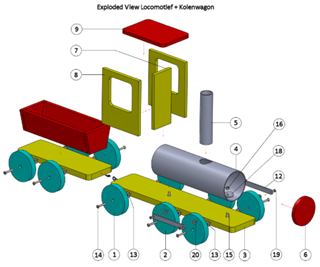

04) Locomotief (€10)
(aftekenen, boren, zagen, vijlen, lijmen, verbinden, bewerken van hout, metaal en kunststof etc.)

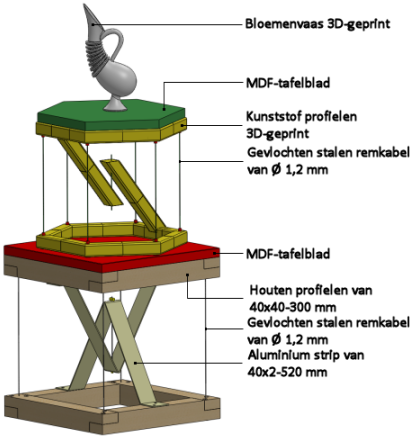

05) Impossible Tables (€20)
(aftekenen, boren, zagen, vijlen, lijmen, verbinden, bewerken van hout, metaal en kunststof, 3D-printen, tekenen en ontwerpen in SolidWorks etc.)
Inhoud:
Opdracht 1: Kunstvoorwerp
Opdracht 2: 3D-printopdracht
Opdracht 3: Tafeltje uit hout en metaal
Inhoud totaal: 40 blz.
5) Basisvaardigheden voor bovenbouw leerjaar 3 PIE
01) Afkorten en Solderen I (€10)
(PDF-document bestaat uit 9 blz. handelingen worden stap voor stap uitgelegd, PDF is invulbaar.)
02) Afkorten en Solderen II (€5)
(PDF-document bestaat uit 4 blz. PDF is invulbaar.)
03) Afkorten, buigen en Solderen I (€10)
(PDF-document bestaat uit 7 blz. handelingen worden stap voor stap uitgelegd, PDF is invulbaar.)

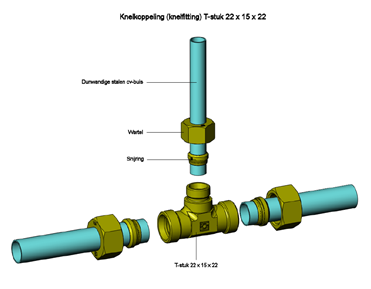

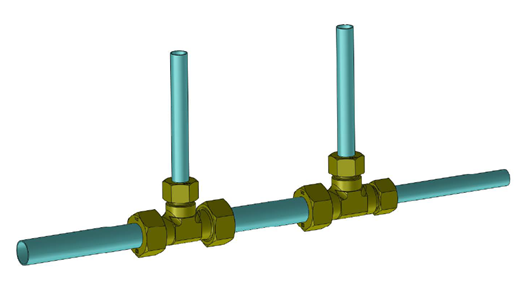

04) Knelkoppelingen op cv-buis (€10)
(PDF-document bestaat uit 9 blz. handelingen worden stap voor stap uitgelegd, PDF is invulbaar.)
05) Cv-buizen voor leidingsystemen (€25)
(PDF-document bestaat uit 26 blz. handelingen worden stap voor stap uitgelegd, PDF is invulbaar.)
06) Cv-leidingsysteem met knelfittingen (€15)
(PDF-document bestaat uit 17 blz. handelingen worden stap voor stap uitgelegd, PDF is invulbaar.)

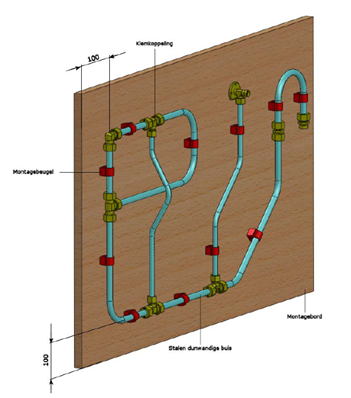

07) Cv-leidingsysteem beugelen (€10)
(PDF-document bestaat uit 9 blz. handelingen worden stap voor stap uitgelegd, PDF is invulbaar.)

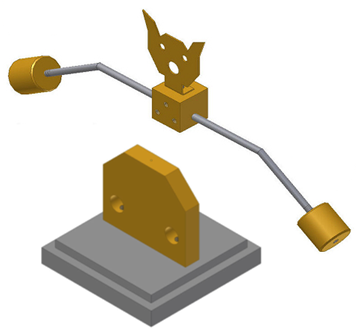

08) Balans (€20)
Inhoud:
01 Evenwichtsfiguur Balans
02 Voetstuk Balans
Inhoud totaal: 24 blz.
Hoe kunt u het materiaal bij u op school krijgen?
- Maak een keuze uit het aanbod
- Mail uw keuze naar wimvanzon@ziggo.nl OF info@wimvanzon.tech
Bijvoorbeeld:
1) Projecten voor de bovenbouw PIE
01, 05, 08 en 14 (€50 + €30 + €50 + €10)
2) Ondersteunend digitaal lesmateriaal
01 en 02 (€30 + €20)
3) Techniek in de onderbouw
01, 02, 05, 07, 19, 20 , 24 en 25 (€5 + €5 + €5 + €5 + €5 + €20 + €10+ €10 )
4) PSO opdrachten in leerjaar 2
01 (€30)
5) Basisvaardigheden opdrachten voor bovenbouw leerjaar 3 PIE
01 t/m 08 (€10 + €5 + €10 + €10 + €25 + €15 + €10+ €20)
OF
Totale pakket (€1200)
Alle prijzen zijn excl. Btw.
| - Ik stuur vervolgens een rekening met omschrijving van de bestelde opdrachten naar uw school | |
- U maakt het bedrag over naar mijn bank met omschrijving: Naam school en lesmateriaal |
|
| - Ik zet al de bestelde en betaalde opdrachten op een USB-stick en stuur deze naar uw schooladres. |  |
| - U zet de opdrachten in de digitale leeromgeving van uw school en werken maar. | |
Heeft u vragen mail me en u krijgt zo spoedig mogelijk antwoordt.
 |
 |
